综合布线系统工程解决方案将作为数据、语音、多媒体信息的传 输介质主要引用于大楼的计算机网络系统、通信系统及大楼智能控制系统的上位管理系统。大楼配备有先进的计算机网络系统和通讯系统。为了有效地利用这些设 备，并让它们发挥重大的效果，将采用综合布线系统实现电话和计算机系统资源的综合利用。综合布线系统工程解决方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维 护、易管理等问题。
工作区子系统(Work Area)
水平子系统(Floor distributor)
管理区子系统(Telecommunications room)
垂直干线子系统(Building backbone cabling)
设备间子系统(Eqiupment)
建筑群子系统(Campus distributor)
2、设计依据
EIA/TIA-568 商用建筑通讯布线标准
EIA/TIA-569 商用建筑通讯布线线槽及空间标准
EIA/TIA TSB-67 商用建筑通讯布线测试标准
EN50173-2007 信息技术-通用布线系统
ISO/IEC 11801 用户楼宇通用布线标准
GB 50311-2007 建筑与建筑群综合布线系统工程设计规范
GB 50312-2007 建筑与建筑群综合布线系统工程验收规范
3、系统组成及架构
3.1 系统设计
现代建筑综合布线是一个为满足其多媒体、办公、信息管理、数据图档管理等需求的大型工程,综合布线系统作为数据及语音网络的物理链路,须具有高度的先进性,稳定性和灵活性以及可升级性。
综合布线拓扑结构设计上大部分采用了星型结构,可根 据需要灵活的将网络组建为以太网络、总线网络及其它各种网络形式。星形结构用于MDF(主配线机柜)与每一层的每一个信息点的连接。这是一种良好的拓扑 结构，这种物理拓扑结构仿效语音工业，并且在联网中得到便利。它能支持环状拓扑应用和星型拓扑应用。所以，无需变化电缆就可以十分容易的完成应用，操作的 改变，系统的扩容，甚至是办公室布置的改变，维护对于用户来说非常简便。在星形拓扑结构中扩展很简单，因为站点是从中央节点向外增加的。每一个节点之间是 互相独立的，所以改变和重新连接事实上只影响这些变动的连接部分。
中心机房实现每层楼汇接来的电缆的***终管理。主配线 间和每个分配线间网络部分通过光缆连接，语音部分通过大对数连接。信息点使用网线(此方案以六类非屏蔽双绞线为例)汇聚到每个分配线间。为使网络与语音能 灵活互换，模块可采用六类非屏蔽RJ45型接口模块，保证与RJ11型接口兼容，可随时转换接插电话、计算机或数据终端。
系统选用产品的各项指标都应高于系统设计指标，从而能保证系统设计指标，使系统得以满足近期需求和具有远期发展余地。另外系统应按规范设计可靠的安全防护措施，在系统设备和电源接入方面，有完整可行的防雷和接地设计。
实施后的综合布线系统应该是符合国家设计和验收标准的布线系统。并且整个系统应当是实用的、灵活的、可扩展的、可靠的、可管理的。
3.2 功能概述
设计方案在充分满足大楼对于信息传输与电脑网络的要求的同时，将语音传输、视频传输和其他弱电、强电的控制系统通过综合布线连接起来，形成一个有机的整体。
综合各个系统，统一布线，降低建筑在布线上的整体开销。
具有开放性和灵活性，能满足网络结构变动和电话迁移的需求，同时提供多种应用的接口。
满足发展的需求，能提供用途和数量上的扩展，充分适应通讯和电脑网络的发展。
综合布线系统采用光纤与双绞线 (UTP) 混合方式，极为合理地构成一套完整的布线系统。所有布线设计均采用世界**通讯标准，所有信息通道均按国际布线标准采用配置，并为 将来的发展提供了足够的容量。通过主干通道可同时传输多路实时多媒体信息，同时物理星形方式为将来发展交换式网络奠定了坚实基础。
3.3 系统构成

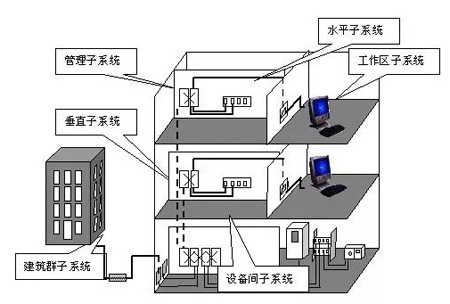

综合布线系统的设计由工作区子系统、水平布线子系统、垂直干线子系统、管理(配线)子系统、设备间子系统、建筑子系统组成。
数据信息通过光纤直接引至总机房，语音信息通过大对数电缆引自总机房，在各分配线间经过网络配线架、光纤配线架及语音配线架等以双绞线连通各个终端。
3.3.1 工作区子系统
工作区指从由水平系统电缆延伸至数据终端设备的连接线缆和适配器及用户信息插座组成。工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多股细铜丝，***大长度不应超过5M。
3.3.2 水平子系统
水平子系统指从各区域配线间至工作区用户信息插座，由水平电缆、中间配线设备等组成。采用星型拓扑结构，每个信息点均需连接到管理子系统，如果由水平子系统采用双绞线布线则***大水平距离为90m(295ft)，该距离是指从管理间子系统的配线架的背部端口至工作区的信息插座的电缆长度，工作区的终端跳线、连接设备的设备跳线的总长度不应超过10M。水平布线系统施工是综合布线中施工量***大、***重要的工作，在建筑物施工完成后，不易变更，因此要严格按规范施工，保证链路性能。
3.3.3 管理区子系统
管理子系统设置在楼层配线房、弱电井内，是水平系统 电缆端接的场所，也是主干系统电缆端接的场所;由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线 缆，用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子系统。
3.3.4 垂直主干线子系统
主干线子系统即从机房至楼层弱电间。
主干子系统是建筑中将网络连成一体的重要途径和方法，同时也是楼层网络和大楼骨干网络连接的重要手段。该子系统采用分层星型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。
主干子系统是建筑中将网络连成一体的重要途径和方法，同时也是楼层网络和大楼骨干网络连接的重要手段。该子系统采用分层星型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。
3.3.5 设备间系统
设备间子系统是一个集中化设备区，连接系统公共设备，如PBX、核心交换机、服务器、建筑自动化和保安系统，及通过垂直干线子系统连接至管理子系统。
设备间子系统是大楼中数据、语音垂直主干线缆终接的 场所;也是建筑群来的线缆进入建筑物终接的场所;更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑物中部或在建筑物的一、二层， 位置不应远离电梯，而且为以后的扩展留有余地，不建议在顶层或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。
3.3.6 建筑区子系统
建筑群子系统是由两个以上建筑物的电话、数据和电视系统构成的综合布线系统，其连接各建筑物之间的电缆(光缆)和配线设备共同组成建筑群子系统 。
综合布线系统灵活的配置为应用的扩展提供了较高的裕量。系统采用光纤和双绞线作为传输介质，为不同应用提供了合理地选择空间。对带宽要求不高的应用，采用双绞线，而对高带宽需求的应用采用光纤到桌面的方式。语音主干系统采用大对数电缆，既可作为话音的主干，也可作为数据主干的备份，数据主干采用光缆，其高的带宽为多路实时多媒体信息传输留有足够裕量。
